CM3271高性价超低功耗Type-C音频单芯片@96Khz

CM3271 USB (Type-C) 超低功耗音频单芯片

-CM3271 是专为移动 USB-C 耳机、音频适配器及扩展坞设计的新一代超低功耗 USB 音频单芯片。

-支持无电容/抗冲击耳机驱动。

-组合插孔自动切换与检测、谷歌按键识别。

-集成振荡器、闪存、三色 LED PWM 驱动。

-数字均衡器及 DC-DC 转换器。

-支持 3.5mm 耳机插拔时自动切换断电与工作模式。

-适配安卓设备、iPad Pro（2018）、PC 及 Teams 耳机。

-兼具高性价比与低功耗特性。

-集成数字 5 频段均衡器和三色 LED 驱动，

-支持最高 96KHz/24bit 高解析音频，

-提升 USB-C 音频配件差异化。

CM3271 USB (Type-C) 超低功耗音频单芯片

-集成 32KB SRAM。

-4KB ROM 微控制器。

-512KB 闪存 DACL。

-支持麦克风输入、立体声耳机输出。

-配备 8 个 GPIO 和 3 路 PWM LED 接口。

-集成 USB 接口、5 频段均衡器。

模拟增益范围

-45~0dB（1dB 步进，适用于 DACR）。

-18~+35dB（麦克风）。

-18~+32dB（A-A 混音器）。

ADC 增益 - 16~12dB（1dB 步进）。

USB_P_L/R 通道数字增益 - 62~0dB（1dB 步进）。

核心特性

电源管理

-支持自动断电（无 3.5mm 耳机插入时）。

-待机（18.7mA）。

-工作模式（22mA 播放电流）。

-内置 DC-DC 转换器。

-支持 USB 5V 或 3.3V 供电。

音频接口

-专利无电容耳机驱动技术。

-支持 CTIA/OMTP 4 极耳机自动识别。

-4 键线控检测（播放/暂停、音量调节、语音命令）。

-单麦克风输入带低噪前置放大增益控制。

编解码能力

-双声道 DAC 信噪比 95dB。

-单声道 ADC 信噪比 90dB。

-支持 8~96KHz 采样率及 16/24bit 位深。

-内置播放/录音 5 频段参数均衡器。

-可选麦克风噪声门与自动增益控制。

系统集成

-内置 8051 微控制器及 512KB 闪存。

-支持 USB 2.0 全速协议。

-HID 设备类。

-配备 I2C/SPI 接口。

-8 个可编程 GPIO。

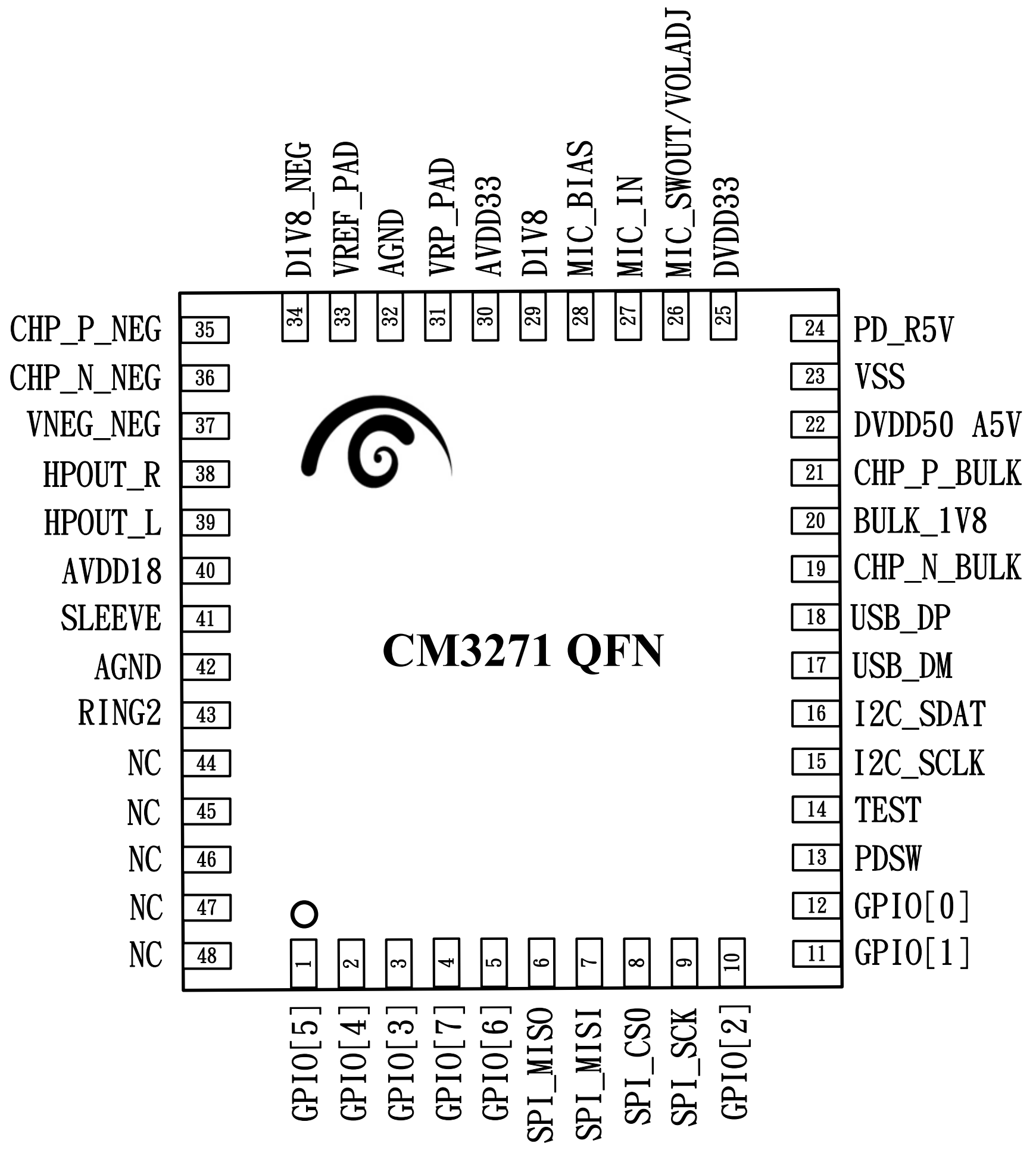

-采用 5x5mm QFN-48 小型封装，无需外部晶振。

应用场景

-适用于低功耗 USB-C Teams 耳机。

-安卓/苹果设备音频适配器（支持 USB PD 充电）。

-USB-C 耳机及扩展坞、高质量 USB 麦克风等。

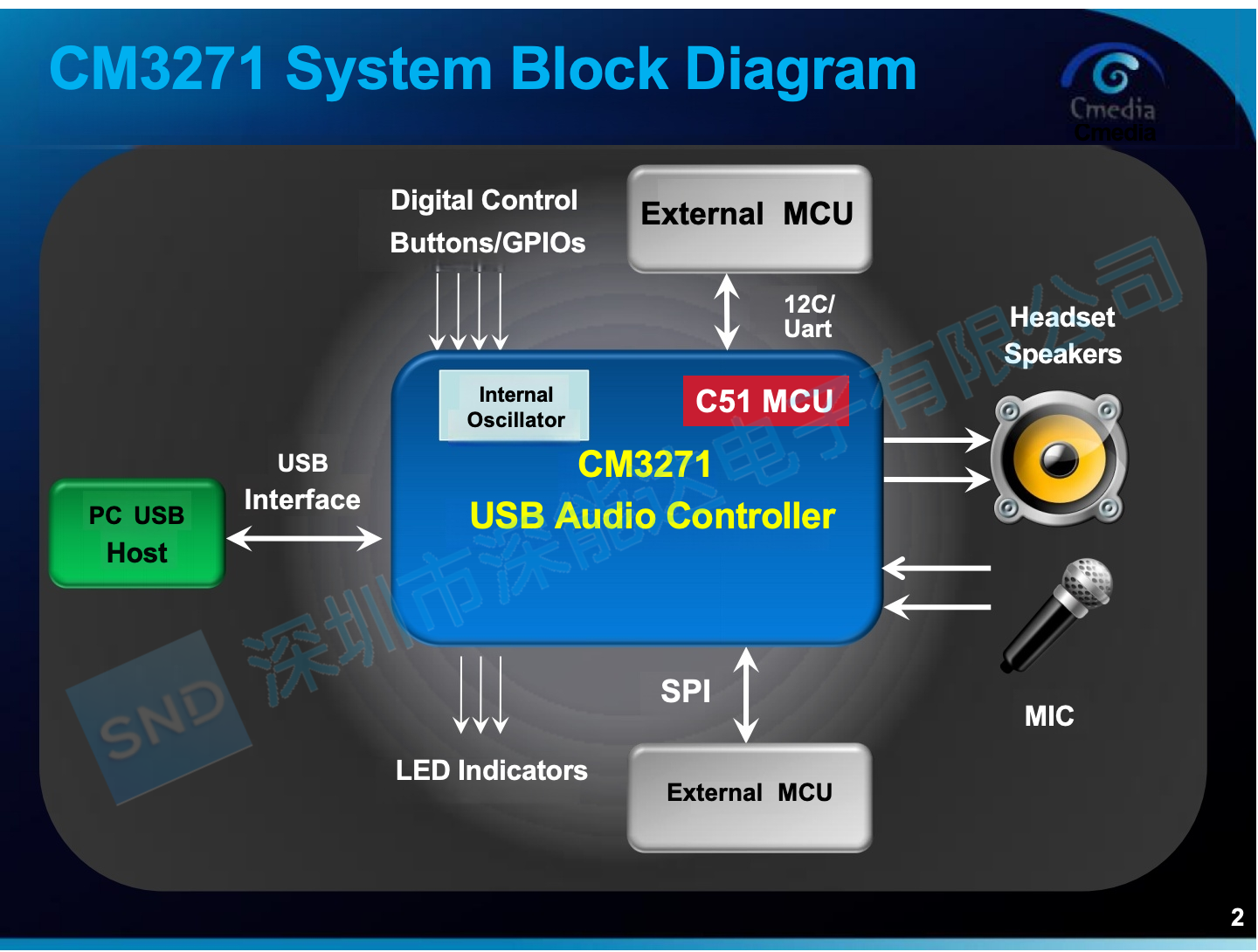

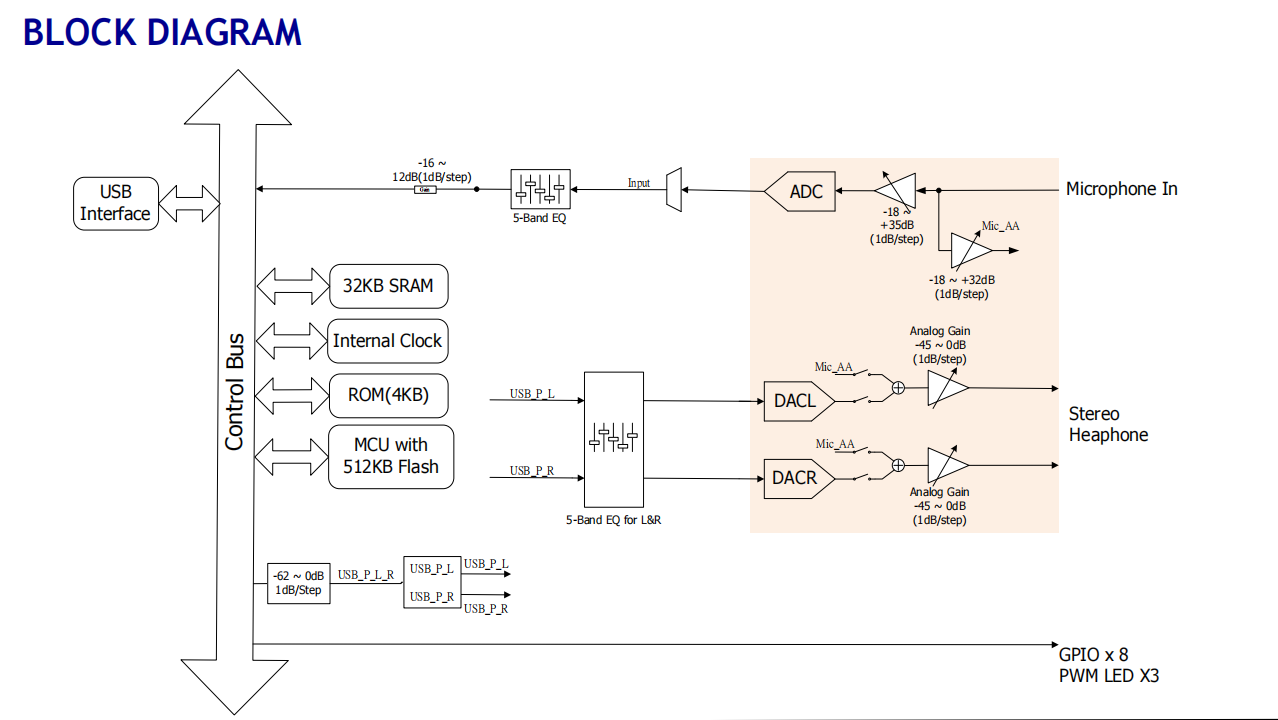

框图：
