CM6400：双声道麦克风芯片高性价比@48Khz+双声道监听

CM6400是专为USB耳机及其他音频应用设计的先进单芯片USB音频解决方案

EQ

-集成5段数字均衡器（EQ）处理单元，内置5段均衡器硬件，具备强大的音频调节能力。

-设有多达4种预设模式，涵盖默认、音乐、电影、游戏和通信等常见应用场景，分别对应编码00_默认/音乐、11_电影、01_游戏、10_通信。

-可通过2个硬件控制引脚灵活切换这些预设模式，以适应不同应用需求，有效提升耳机声压级特性，优化音频体验。

-各频段的增益值能够通过EEPROM参数进行定制，且在使用某一种均衡预设模式时，还可对中心频率和带宽进行更改，实现更精细的音频调节。

AGC

-内置麦克风AGC与削波保护（EEPROM启用），自动调节输入音量，防止大信号削波，

-稳定录音电平。设削波检测LED指示灯，支持多媒体播放/暂停等HID热键控制。

-音频性能出色，信噪比/总谐波失真超WHQL标准。

-具备播放软静音/过零功能，通过HID/供应商命令接口控制MCU/EEPROM/GPIO

-支持16字节传输带宽。支持7个GPIO引脚，由EEPROM配置。

EEPROM

-支持串行24C02EEPROM编程接口，可定制VID/PID/产品字符串/制造商字符串/序列号/音量范围/初始音量/HID禁用/EQ/AGC等配置。

-可通过EEPROM配置USB音频拓扑结构为耳机/扬声器/麦克风模式，麦克风仅模式的自适应同步模式。

建议应用

-适用于优化游戏音频均衡模式和麦克风AGC的增值USB游戏耳机

-优化通信均衡模式和麦克风AGC的USB_VoIP耳机/话筒

-具备麦克风AGC和削波检测LED指示灯的USB麦克风

-带均衡功能的USB音频转接器或底座，带均衡功能的USB扬声器/USB游戏机耳机。

-功能多样，是理想的全功能USB耳机芯片，助力产品创新。

电源

-支持控制/中断/等时数据传输，支持USB挂起/恢复

-内置USB收发器和上电复位电路，单12MHz晶振输入，片上PLL，支持USB音频控制、等时输出、等时输入和中断输入端点。

-内置上电复位模块，

-USB总线供电模式，

-高功率（500mA）和低功率（100mA，默认）模式选项，通过外部选择引脚选择

-单5V电源供电，内置5V至4.5V和5V至3.3V稳压器。

声音通道：

两通道DAC输出

-带16欧姆耳机放大器，

-支持16位分辨率

-48KHz、44.1KHz、32KHz、22.05KHz、16KHz、11.025KHz、8KHz采样率

-（启用EQ功能时，仅48K和44.1KHz可用）。

两通道ADC输入

-支持16位分辨率

-48KHz、44.1KHz、32KHz、22.05KHz、16KHz、11.025KHz、8KHz采样率（启用EQ功能时，仅48K和44.1KHz可用）。

-支持立体声麦克风输入，

监听：

-独立电压偏置引脚和模拟混音（监听）功能

其他：

-支持ADC/ADC偏移抵消高通滤波器，

-支持可选数字S/PDIF输出（最高48KHz/16位）。

-符合AES/EBUIEC-60958规范（默认开启，但不在USB音频描述符中报告）。

-麦克风输入ADC增益范围-12dB至+45dB，。

-用于麦克风前置放大器（默认报告范围0dB至+45dB，初始值+30dB）。

-DAC增益范围0dB至-40dB（初始值-9dB）。

-模拟混音器增益范围-30dB至+32dB（默认范围-10dB至+22dB，初始值0dB，默认硬件静音）。

HID

-可通过引脚#41MIXER_EN启用或禁用模拟混音器。

-提供微软HID控制，含音量调节、播放控制等热键按钮（默认开启）。

-设有可选的模拟直流电位器音量控制引脚及内部ADC电位器，支持I2C主/从模式控制接口。

-支持4个LED指示灯控制引脚，分别用于操作状态、播放静音（默认开启）、录音静音（默认开启）、麦克风削波检测（EEPROM启用）。

兼容性

-兼容Windows®VISTAPremium及Windows®7徽标计划

-符合USB2.0全速规范且获USB-IF认证，符合USB音频设备类规范1.0，

-USB_HID设备类规范1.1。

-支持Windows®XP/Vista/7、Mac®OSX和Linux的即插即用功能，

-Linux支持标准USB音频类1.0设备驱动程序，

-兼容Windows®VISTAPremium/Windows®7/Win10/Win11，徽标计划。

LQFP-48绿色小尺寸封装

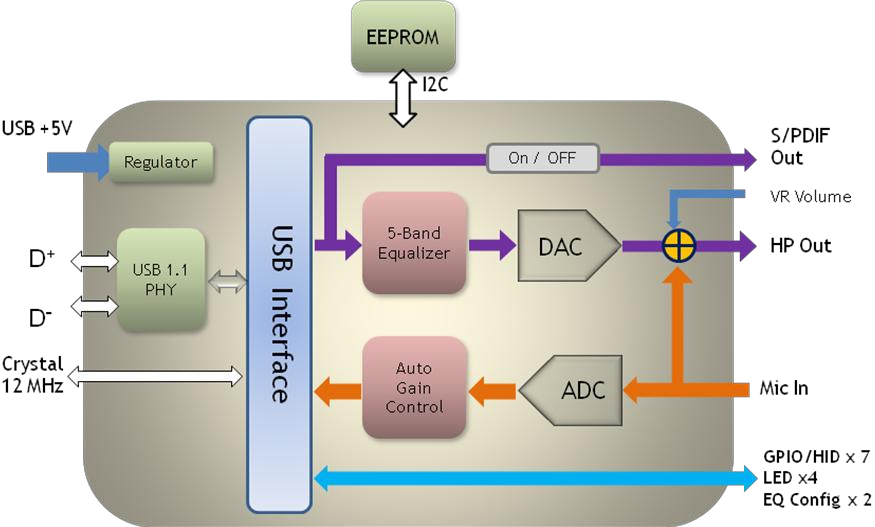

框架
