CM118B 是一款高度集成的无晶振 USB 音频单芯片解决方案

-专为 USB 耳机、头戴式耳机、Dongle及麦克风等 VoIP（网络电话）应用设计。

-其内部集成所有核心模拟模块，包括双数模转换器（DAC）与模数转换器（ADC）、耳机驱动器、麦克风增益电路、锁相环（PLL）、稳压器及 -USB 收发器，并支持 3 个通用输入输出（GPIO）引脚。

-音频调节可通过符合 HID 规范的专用音量控制引脚轻松实现，而耳机、仅麦克风等拓扑结构及多项功能可通过跳针编程配置。

-厂商可通过外部电可擦可编程只读存储器（EEPROM）自定义唯一的 USB 供应商识别码（VID）、产品识别码（PID）、产品字符串、制造商字符串及音量的最小 / 最大 / 初始值。

-此外，CM118B 采用抗爆音电路设计，并内置振荡器，无需外部晶振即可稳定运行。

功能特性：

-符合 USB 2.0 全速运行规范

-支持 USB 音频设备类 v1.0 标准

-支持 USB 挂起 / 恢复模式，并可通过音量控制引脚实现远程唤醒

-片上振荡器为 PLL 及内置 USB 收发器提供参考源

-跳针可选耳机模式（播放 + 录音）、麦克风模式（立体声 / 单声道录音）或扬声器 / 耳机模式（仅播放）

-跳针可控制耳机模式下混音单元的启用 / 禁用及电源模式设置

-提供 I2C 接口访问内部寄存器，并支持 I2S 输出连接外部 DAC

-耳机模式下，USB 音频功能拓扑包含 2 个输入端子、2 个输出端子、1 个混音单元、1 个选择器单元及 3 个功能单元

-扬声器模式下，USB 音频功能拓扑包含 1 个输入端子、1 个输出端子及 1 个功能单元

-麦克风模式下，USB 音频功能拓扑包含 1 个输入端子、1 个输出端子、1 个选择器单元及 1 个功能单元

-设备插拔时的抗爆音设计

应用：

-USB 麦克风，电唱机录音装置，吉他声卡，教育类耳机，商用耳机，USB 耳机、头戴式耳机，USB 耳机、头戴式耳机、Dongle及麦克风等 VoIP（网络电话）应用设计等

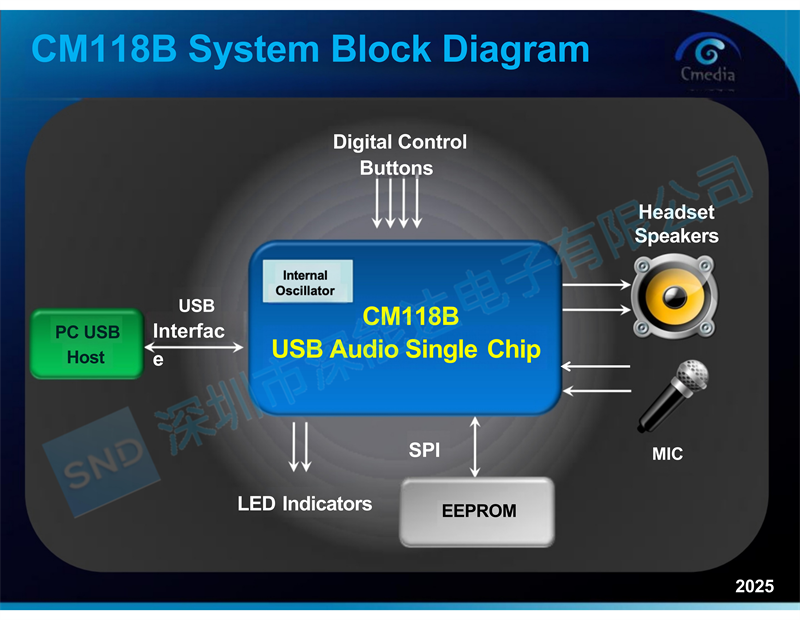

框图：
