CM119B高度集成的 USB 音频单芯片

-描述：CM119B 是一款专为 USB 耳机、头戴式耳机及Dongle类应用（如网络电话 VoIP）设计的高度集成、无晶振 USB 音频单芯片解决方案。

-其内部集成所有核心模拟模块，包括双数模转换器（DAC）与耳机驱动器、模数转换器（ADC）、麦克风增益电路、锁相环（PLL）、稳压器及 -USB 收发器，并支持 8 个通用输入输出（GPIO）引脚。

-音频调节可通过符合 HID 规范的专用音量控制引脚轻松实现，而多项功能配置可通过跳针或外部电可擦可编程只读存储器（EEPROM）完成。

-厂商可在 EEPROM 中自定义专属的 USB 供应商识别码（VID）、产品识别码（PID）、产品字符串、制造商字符串及音量的最小 / 最大 / 初始值。

-此外，该芯片采用抗冲击噪声电路设计，并内置振荡器，无需外部晶体振荡器即可稳定运行，同时提供 I2C 接口支持外部 MCU 对 GPIO 的灵活控制。

产品特性

-符合 USB 2.0 全速运行规范

-支持 USB 音频设备类规范 v1.0

-支持 USB 挂起 / 恢复模式及通过音量控制引脚实现远程唤醒

-片上振荡器为 PLL 和内置 USB 收发器提供参考源

-跳针选择耳机模式（播放 + 录音）或扬声器 / 耳机模式（仅播放）

-跳针控制耳机模式下操作系统混音单元的启用 / 禁用

-跳针设置电源模式

-耳机模式下 USB 音频功能拓扑包含 2 个输入端子、2 个输出端子、1 个混音单元、1 个选择器单元及 3 个功能单元

-扬声器模式下 USB 音频功能拓扑包含 1 个输入端子、1 个输出端子及 1 个功能单元

-设备插拔时的抗爆音设计（当 A-A 路径关闭时）

-支持 1 个控制端点、1 个同步输出端点、1 个同步输入端点及 1 个中断输入端点

-零带宽备用设置，可在设备非活动状态下释放 USB 总线的播放带宽

-支持音量加、音量减及播放静音功能，通过 USB HID 实现主机控制同步

-带 LED 指示灯的录音静音引脚，用于指示录音静音状态

-外部 EEPROM 接口支持厂商自定义 USB VID、PID、产品字符串、制造商字符串及最大 / 最小 / 初始音量

-S/PDIF 输出支持 AES/EBU、IEC60958、S/PDIF 消费格式的立体声 PCM 数据

-集成 I2C 接口，支持外部 MCU 控制

-同步传输采用自适应模式，通过内部 PLL 实现同步

-播放和录音均支持 48K/44.1KHz 采样率

-软静音功能

-内置带耳机缓冲的 16 位音频 DAC

-内置带麦克风增益的 16 位 ADC 输入

-内置上电复位模块

-内置 5V 转 3.6V/3.3V/1.8V 稳压器，支持单路外部 5V 供电

-工业标准 48 引脚 LQFP 封装

-可选硬件 SDK 工具，支持第三方软件开发

应用：

-教育类耳机，商用耳机，USB 耳机、头戴式耳机及Dongle类应用（如网络电话 VoIP）等

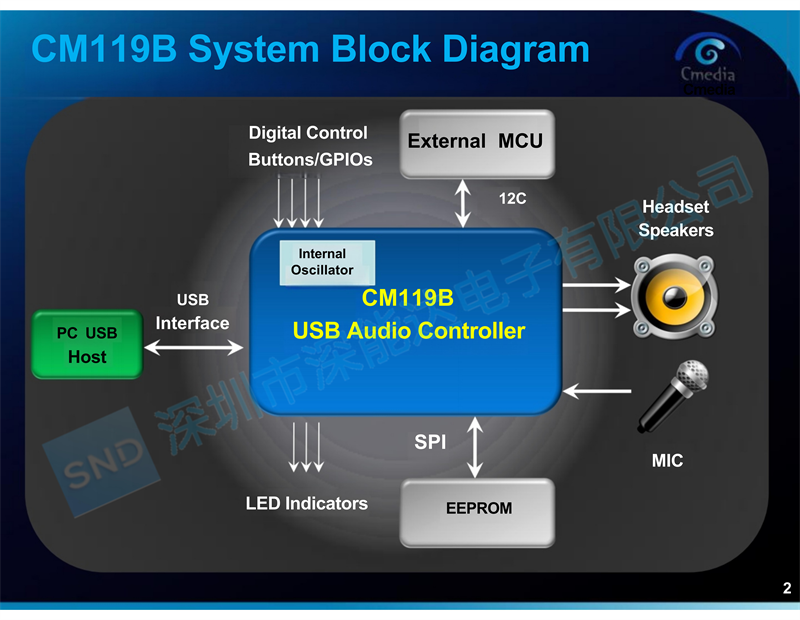

框图：
