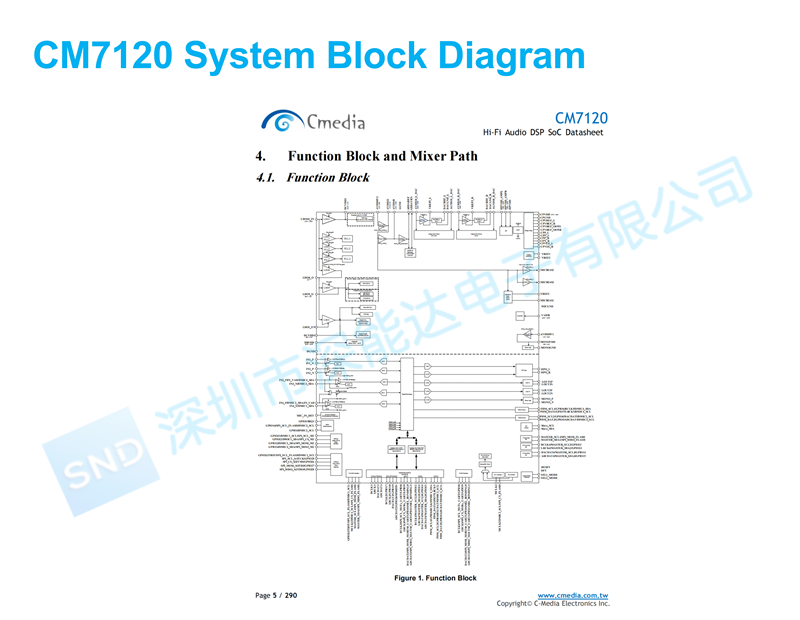

CM7120 是一款高度集成的音频 DSP 与编解码器中枢系统

-采用先进的大小核 DSP 架构与高性能灵活编解码中枢，专为智能手机、平板电脑及耳机等移动设备设计。

-其集成的双 DSP 内核配备丰富内存资源：Tensilica HiFi-3 DSP 内核以 300MIPS 速度支持复杂信号处理应用，HiFi Mini DSP 内核则针对语音触发、语音指令等轻量超低功耗场景优化。

-得益于 Tensilica HiFi-3 与 Mini DSP 内核在第三方软件开发中的广泛应用，CM7120 构建了庞大的软件参考设计生态系统，涵盖多麦克风高级语音处理（降噪、回声消除等）、语音触发指令及高品质品牌音频后处理。

-CM7120 支持通过 SPI、I²S、UART 及 JTAG 接口加载 DSP 代码，并可从外部闪存自动加载。

-其全灵活数字混音与路由架构结合异步采样率转换器（ASRC），为 DSP 内核提供广泛的应用场景适配性。

-设备配备五路数字音频接口，支持 I²S/PCM/TDM 音频格式，同时集成四路差分模拟麦克风输入与八路数字麦克风输入，可适配多麦克风或线路输入源。

CM7120 搭载低功耗无电容 Class-G 耳机放大器，在 114dB SNR 性能下实现低功耗回放，为移动设备提供高保真音质的同时延长续航。

-单声道接收器放大器在 3.3V 供电或 3.6V~5V 转 3.3V 内置 LDO 电源下，可输出 100mW/16Ω 或 32Ω 功率，并在 GSM 217Hz 干扰下保持高 SNR、低 THD+N 及优异 PSRR。

-此外，CM7120 集成多种低功耗固定功能信号处理组件。

-先进的多频段动态范围控制（DRC）可在回放或录音路径上实现更精细的数字音频处理，通过多段多频段设计维持信号电平、最大化响度并防止音频削波与扬声器损坏。

-22 段参数均衡器（11 段 / 声道回放路径）支持独立频段调节，补偿左右扬声器频响差异；录音路径的 12 段参数均衡器（6 段 / 声道）则用于补偿麦克风 / 线路输入的频响特性。

-所有模块均针对能效优化，助力设备实现长时间回放、录音及语音通话等应用。

-CM7120 采用紧凑的 WLCSP 封装，契合移动设备设计需求。

功能特性

-2.1 DSP 与数字特性

-Tensilica HiFi-3 与 HiFi Mini DSP 内核

-HiFi-3 内核：300MIPS，128KB 指令 RAM，128KB 数据 RAM

-HiFi Mini 内核：50MIPS，40KB 指令 RAM，80KB 数据 RAM

-192KB 共享 SRAM 供双内核使用

-看门狗功能，支持通过 I²C/SPI 指令唤醒 DSP

-带 CRC 校验的 SPI 接口加载 DSP 固件，支持通过 SPI 从外部闪存自动加载 DSP 代码

-五路 8~32 位 / 8kHz~192kHz I²S/PCM/TDM 接口

-两路带 ASRC 功能的 I²S/PCM/TDM 接口

-三路带 ASRC 功能的 I²S/PCM 接口

-UART 接口

-支持 RTS#/CTS#/Tx/Rx 四路引脚

-最高 5Mbps 波特率

-支持 24 位格式、192kHz 采样率的 S/PDIF 输入

-I²C 控制接口

-1 路从模式 I²C 接口（最高 2MHz）

-3 路主模式 I²C 接口（最高 2MHz）

SPI 控制接口

-1 路从模式 SPI 接口（最高 30MHz，用于 DSP 固件加载）

-2 路主模式 SPI 接口（最高 2MHz）

-两路独立 PDM 接口，支持外部 PDM 放大器，四路同步回放

-支持 4 路立体声数字麦克风接口（8 通道录音）

-独立数字麦克风时钟输出（DMIC1/2/3/4_CLK）

-动态 DMIC 时钟开关功能（VAD 模式节能）

-支持 SPI 闪存控制器（最高 30MHz）， 24/32 位地址长度

-可配置多频段参数均衡器（EQ）

-回放路径：11+11 频段（2LPF+3HPF+5BPF+1双二阶）

-录音路径：6+6 频段（1LPF+1HPF+4*BPF）

-单声道 EQ 模式（节能）

-动态范围控制（DRC）

-回放路径三路带分频滤波器的 DRC

-独立 DAC 回放 DRC 与 ADC 录音 DRC

-配合前端模拟 PGA（录音路径）

-内置 32KB 内存的语音活动检测（VAD）

-灵活的缓冲区读取点控制（降低关键词检测延迟）

-人声基频检测（防误触发）

-侧音发生器、振动器信号发生器

-电源键按下检测（防止系统挂断时爆音）

2.2 模拟特性

无直流隔直电容的立体声耳机输出

-信噪比 = 114dBA（32Ω 负载，25mW，20~20kHz）

-失真噪声比 = 108dBA（输入 =-60dBFS，32Ω 负载，25mW）

-THD+N=-93dB（32Ω 负载，20mW）

-满幅输出电压 = 1Vrms（32Ω，20~20kHz）

-串扰 <-100dB（32Ω，1kHz）

-PSRR>80dB（纹波 100mVrms，20~5kHz）

-耳机阻抗检测（10 级量程，支持自动增益匹配）

-耳机去爆音功能（失调电压≤100μV）

立体声单端 / 差分线路输出

-信噪比 = 114dBA（32Ω 负载，20~20kHz）

-失真噪声比 = 101dBA（输入 =-60dBFS，32Ω 负载）

-THD+N=-97dB（32Ω 负载）

-满幅输出电压≥1Vrms， 串扰 <-80dB（负载≥600Ω）

-单声道差分接收器放大器

-噪声 < 8μV（16Ω，20~20kHz）

-输出功率：50mW（3.3V，THD+N<0.01%，16Ω 差分）

-PSRR≥80dB（纹波 100mVrms，20~5kHz）

-去爆音功能（失调电压≤100μV）

4 路模拟输入端口（支持 4 通道模拟 MIC 录音）

-差分 / 单端麦克风输入，带增益前置放大器与低噪声偏置

-信噪比 = 100dBA（0dB 增益，单端 / 差分模式）

-增益范围：-12dB~+39.75dB（0.75dB 步进）

耳机 / 听筒检测功能（单引脚支持麦克风检测）

麦克风偏置

-MICBAS1（耳机 MIC，可调 2.3V/2.5V/2.7V）

-MICBAS2/3（AMEMS MIC，可调 1.8V/1.9V/2.0V/2.7V）

-高 PSRR 与低噪声设计

三路宽范围时钟输入 PLL（供 DSP 与编解码器）

多按键检测

-4 键检测：支持 0~70Ω（Button1）、110~180Ω（Button2）、210~290Ω（Button3）、360~680Ω（Button4）

-3 键检测：支持 150~280Ω（上键）、0~50Ω（中键）、550~650Ω（下键）

系统应用

-智能手机

-平板电脑

-有线 / 无线游戏耳机设备

-卡拉 OK 应用
