HS-100B高性价立体声耳机芯片@48Khz

HS-100B是一款高度集成的单芯片USB音频解决方案。

-集成了所有必需的模拟模块。

-包括双通道DAC及耳机放大器、ADC、麦克风增益器。

-PLL、无晶振设计、稳压器、防爆音电路及USB收发器。

-其多项功能可通过跳线引脚或外部EEPROM进行编程配置。

-此外，音频调节可通过特定的HID兼容音量控制引脚轻松实现。

-集成双通道DAC及耳机放大器。

-支持与PC或笔记本电脑的同步数字音量控制。

-隔离来自PC/笔记本系统的噪声干扰，采用便携即插即用设计。

兼容性/电源

-符合USB2.0全速运行规范，遵循USB音频设备类规范v1.0。

-支持USB挂起/恢复模式及通过音量控制引脚实现远程唤醒。

-采用片上PLL和嵌入式USB收发器的无晶振设计。

-跳线引脚可配置扬声器模式（仅回放）或耳机模式（回放+录音）。

耳机模式

-可通过跳线引脚启用/禁用混音单元。

-USB音频功能拓扑包含2个输入端子、2个输出端子、1个混音单元、1个选择器单元及3个功能单元。

扬声器模式

-USB音频功能拓扑包含1个输入端子、1个输出端子及1个功能单元。

-支持1个控制端点、1个等时输出端点、1个等时输入端点及1个中断输入端点。

S/PDIF输出

-支持AES/EBU、IEC60958、S/PDIF消费格式的立体声PCM数据。

HID

-音量加、音量减及回放静音引脚支持USBHID设备类以实现主机控制同步。

-带LED指示灯的录音静音引脚可指示录音静音状态。

-外部EEPROM接口支持厂商自定义USBVID、PID及音量设置。

其他

-增强的ESD保护机制，内置爆音降噪电路。

-跳线引脚可设置电源模式（100mA或500mA，总线供电或自供电）。

-等时传输采用自适应模式，通过内部PLL实现同步。

-回放和录音均支持48K/44.1KHz采样率。

-具备软件静音功能。

-集成高性能16位音频DAC及耳机放大器。

-集成带麦克风增益的16位ADC输入。

-内置上电复位模块。

-集成5V至3.3V稳压器，支持单路外部5V供电。

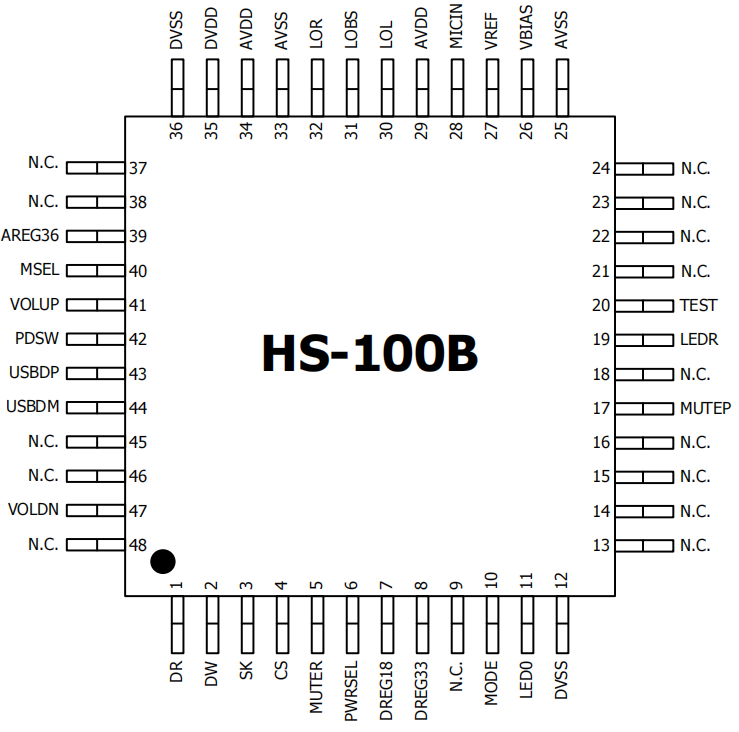

采用48引脚LQFP封装。

应用于USB耳机、USBDongle、话务头戴式耳机、IPC/工控电脑声卡等。

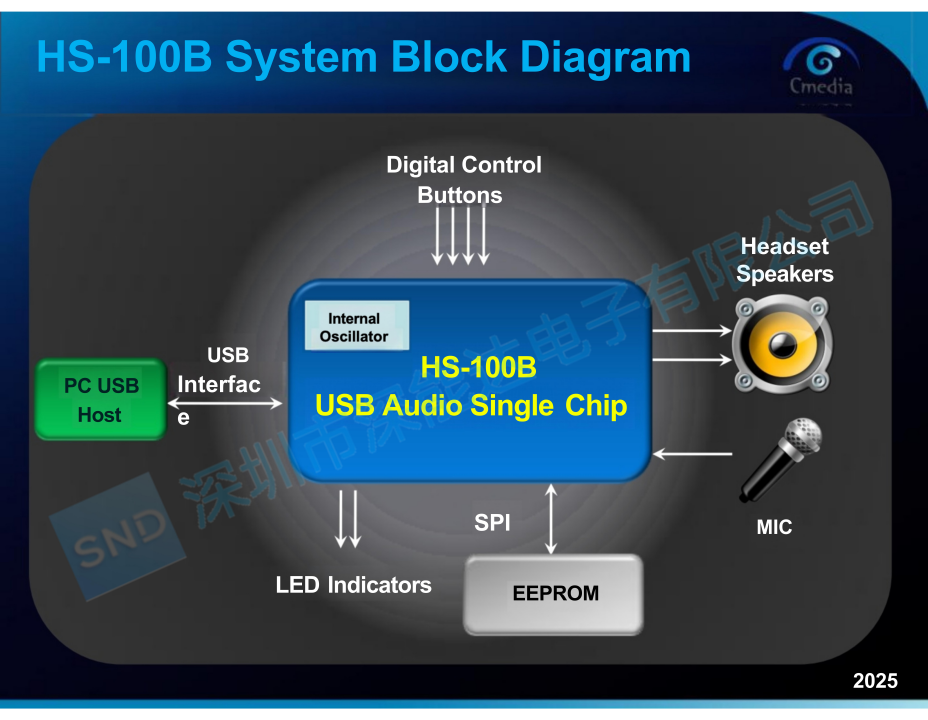

框图：
