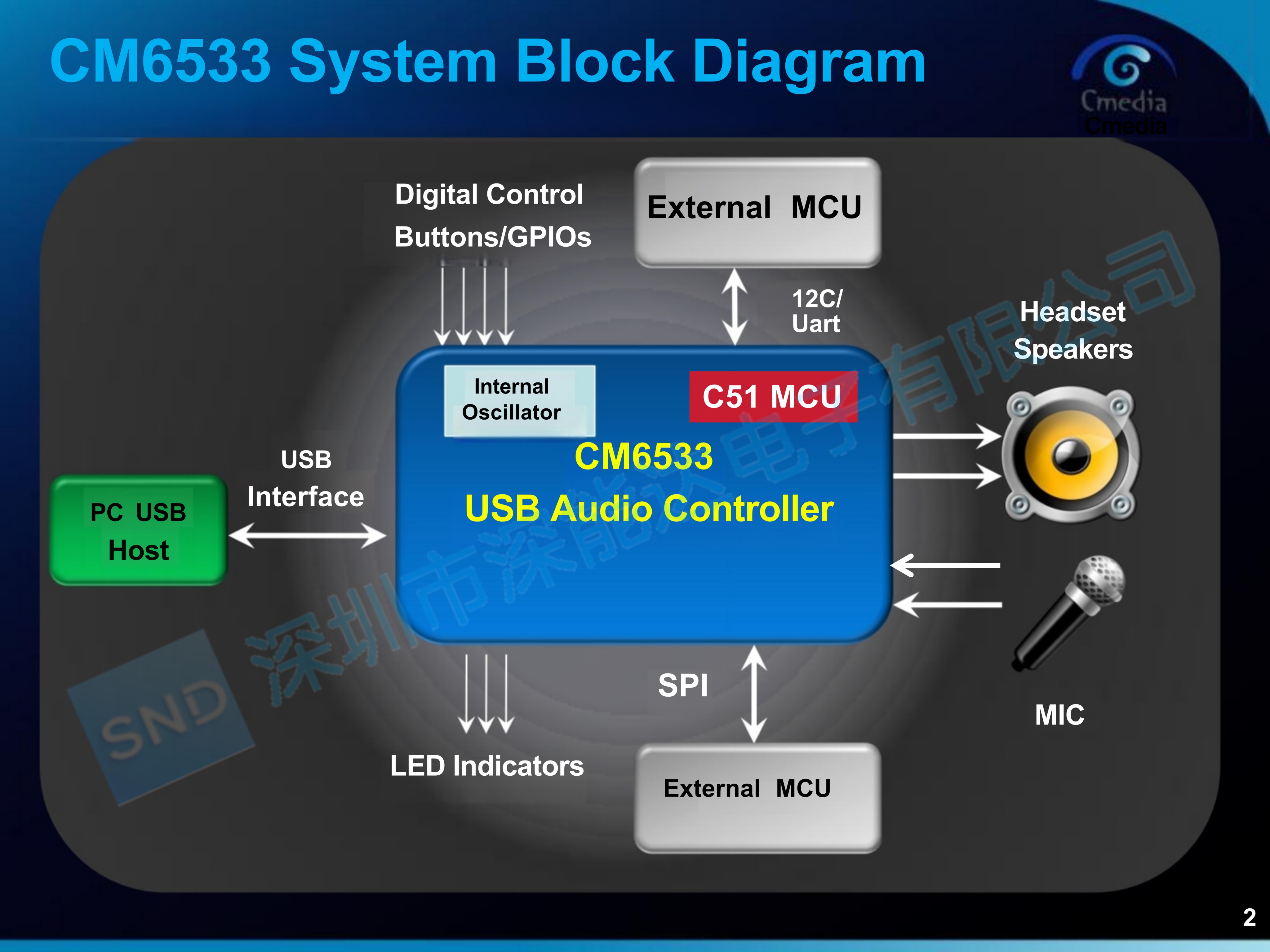

1.CM6533/CM6533X1/CM6533DH 是一款集成 8051 内核的 USB 2.0 音频芯片，专为灵活应用场景设计。

-其内置三色 PWM LED 驱动器、双通道 ADC/DAC 及 S/PDIF 接口，适用于耳机、坞站、扬声器及麦克风等设备。

-内部 8051 内核可开发为多种应用，如微软™ Lync/Skype/VoIP 设备、安卓手机或平板坞站。

-该芯片符合 USB 音频类 1.0 及 USB 2.0 全速规范，支持在主流操作系统上即插即用，无需额外软件安装。

-内置 DAC 和 ADC 支持 8~96 KHz 采样率及 16/24 位分辨率。

-CM6533/CM6533X1/CM6533DH 在硬件设计上完全一致，仅固件和软件存在差异。

-该芯片在播放和录音路径均集成均衡器，可补偿麦克风和耳机的频率响应。

-此外，其集成 256K 字节闪存（含 32KB 固件编程空间）及晶体振荡器，仅需少量无源元件即可完成产品设计，有效降低物料清单（BOM）成本并缩小 PCB 面积。

2.**特性**

2.1 **USB 兼容性**

-符合 USB 2.0 全速规范

-支持 USB 音频类 1.0

-兼容 USB 人机接口设备（HID）类 1.1

-支持 USB 挂起/恢复/复位功能

-支持控制、中断、批量及同步数据传输

2.2 **集成 8051 微处理器**

-嵌入式 8051 微处理器处理命令/协议事务

-内置 256K 字节 SPI 闪存（含 32KB 固件编程空间）

-32K 字节 RAM 用于固件扩展与插件

-可通过固件代码实现 HID 中断/按键/功能

-支持固件代码升级，提供最大化硬件配置灵活性

-支持通过固件编程自定义 VID/PID/产品字符串

2.3 **控制接口**

-主/从 I2C 控制接口，总线速度支持 100kbit/s 和 400kbit/s

-单路四线 SPI 主/从接口，总线速度范围 150kbit/s 至 12Mbit/s

-12 个可编程 GPIO 引脚

-JTAG 调试接口

-GPIO 可配置为 HID 按键及 LED 指示灯

-内置三色 PWM LED 驱动器

2.4 **通用特性**

-无外部晶振设计（内置晶体功能）

-单路 5V 电源供电（内置 5V 转 1.8V 数字内核稳压器、5V 转 3.3V 数字 IO 稳压器及 5V 转 -3.6V 模拟编解码器稳压器）

-3.3V 数字 I/O 引脚支持 5V 容差

-工业标准 LQFP-48 封装（7x7mm）

2.5 **音频 I/O**

**播放流**

-扬声器/耳机

-采样率：8K/11.025K/16K/22.05K/32K/44.1K/48K/88.2K/96KHz

-支持位长：16/24 位

-扬声器模拟增益范围：-44~0dB（1dB 步进）

-DAC 数字增益范围：-62~0dB（1dB 步进）

-S/PDIF 发射器

-采样率：44.1K/48K/88.2K/96KHz

-支持位长：16/24 位

**录音流**

-麦克风

-采样率：8K/11.025K/16K/22.05K/32K/44.1K/48K/96KHz

-支持位长：16/24 位

  -麦克风模拟增益范围：-18~45dB（1dB 步进）

  -ADC 数字增益范围：-16~12dB（1dB 步进）

   立体声混音器

  -混合立体声播放流与立体声麦克风信号

  -立体声混音器增益范围：-30~33dB（1dB 步进）

**A-A 路径流**

-麦克风到播放的 A-A 路径

-将单声道麦克风输入混合至立体声播放的左右声道

-麦克风 A-A 路径增益范围：-15~32dB（1dB 步进）
