1.CM6648 是一款集成高性能音频编解码器的 USB 2.0 高速音频芯片。

-专为高端 USB Type-C 耳机、麦克风及 USB 转 3.5mm 接口音频设备设计。

-其集成立体声 DAC、单声道 ADC、音频接口 I2S、控制接口 I2C 及嵌入式闪存，提供高度集成的音频解决方案。

-CM6648 支持 UAC3.0 LPM L1 低功耗模式，并配备信噪比达 122dB、总谐波失真加噪声（THD+N）为 96dB 的立体声无电容低功耗

-G 类耳机放大器，在延长设备续航的同时，为用户带来 Hi-Fi 级听觉体验。

2.封装信息

| 产品型号 | 封装标识 | 封装类型 | 运输介质 | 存储温度 |

|----------|----------|----------------|----------|------------|

| CM6648 | CM6648 | 48 引脚 QFN（6.5mm×5mm） | 托盘 | -55℃至 125℃ |

3.功能特性

3.1 USB 规范兼容性

-兼容 USB 2.0 全速和高速规范

-支持 USB UAC1.0/2.0 及 UAC3.0 LPM L1 低功耗模式

-符合 USB 人机接口设备（HID）类 1.1 规范

-支持 USB 挂起 / 恢复 / 复位功能

-支持控制 / 中断 / 同步数据传输

-音频数据最高支持 32 位数据长度及 384K 采样率

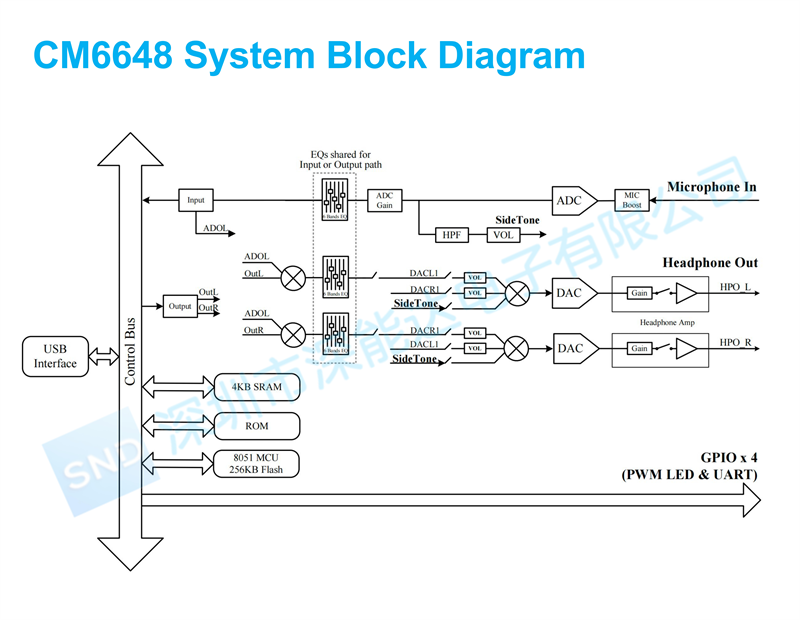

3.2 音频路径与接口

-立体声 DAC

-支持 44.1K/48K/88.2K/96K/176.4K/192K/384KHz 采样率

-支持 16/24/32 位数据长度

-增益范围：-65.625dB 至 0dB，步进 0.375dB

-单声道 ADC

-支持 44.1K/48K/88.2K/96K/176.4K/192KHz 采样率

-支持 16/24 位数据长度

-增益范围：-17.625dB 至 0dB，步进 0.375dB

-侧音（Side-Tone）

-支持 44.1K/48K/88.2K/96K/176.4K/192KHz 采样率

-支持 16/24 位数据长度

-增益范围：-46.5dB 至 0dB，步进 1.5dB

3.3 集成 8051 微处理器

-内置 8051 微处理器，处理指令 / 协议事务

-256KB 嵌入式闪存，存储固件代码

-支持通过固件代码实现 HID 中断功能

-提供最大硬件配置灵活性，支持固件代码升级

-可通过固件编程自定义 USB VID/PID 及产品字符串

3.4 控制接口

-I2C

-主 I2C 控制接口，用于访问外部音频设备

-最高 1MHz 时钟速率

3.5 GPIO 配置

-最多 4 个 GPIO 引脚，可通过固件编程配置

-GPIO 可设置为 HID 按键

-其中两个引脚可编程为 PWM 发生器，用于 LED 调光

3.6 通用特性

-支持无晶振和外部晶振（固件可配置）

-支持插孔检测唤醒功能

-自动切换 OMTP 和 CTIA 4 极组合插孔并支持插孔检测

-12 段参数均衡器（6+6 段），可共享于播放或录音路径

-内置 3.0V~5.5V 至 1.8V~2.0V 的 DC/DC 开关稳压器

-超低功耗设计：挂起模式 0.4mA，空闲模式 19mA，活动模式 26mA

4.应用领域

-高端 USB Type-C 耳机 / 头戴式耳机

-高保真麦克风

-USB 转 3.5mm 接口音频应用
