CM6652：高性价双声卡立体声耳机芯片@384Khz+Line-in

CM6652是一款低功耗单芯片USB2.0高速音频编解码器

-内置微控制器（MCU），适用于灵活的音频应用场景。

-其集成PWMLED驱动器、3通道ADC和2通道DAC接口，非常适合耳机、头戴式耳机、坞站、扬声器和麦克风等应用。

-内部MCU可针对不同应用场景进行定制，例如VoIP设备、手机和平板电脑/平板坞站设备。

-CM6652兼容USB音频类1.0/2.0和USB2.0高速标准，能够在主流操作系统上实现即插即用，无需额外安装软件。

-其内部DAC支持8KHz-384KHz采样率，ADC支持8KHz-384KHz采样率，提供16/24/32位分辨率。

-此外，CM6652采用无电容和无晶振设计，仅需少量无源元件即可完成产品设计，从而节省总物料清单（BOM）成本并减少PCB尺寸。

特性

USB兼容性

-符合USB1.1/2.0全速和高速规范

-符合USB音频类1.0和2.0规范

-符合USB人机接口设备（HID）类1.1规范

-支持USB挂起/恢复/复位功能

-支持选择性挂起模式

集成微控制器单元微处理器

-嵌入式MCU微处理器用于处理命令/协议事务

-内嵌12KB一次性可编程存储器（OTP）

-4KBRAM用于固件扩展和插件

-可通过固件代码实现HID中断/按键/功能

-提供最大硬件配置灵活性，支持固件代码升级

-可通过固件编程设置VID/PID/产品字符串

控制接口

-9个GPIO引脚，可由固件编程配置

-GPIO可配置为HID按键和LED指示灯

-PWM_LED驱动器

通用特性

-无晶振设计（内嵌晶振功能）

-单路5V电源供电（内嵌5V转1.8V数字内核稳压器、5V转1.8/3.3V数字I/O稳压器、5V转1.8V模拟编解码器稳压器）

-1.8/3.3V数字I/O引脚，支持5V容差

工业标准MQFN-48封装（6x6mm）

音频I/O

播放流/扬声器/耳机

-采样率：

-8K/16K/22.05K/32K/44.1K/48K/88.2K/96K/176.4K/192K/384kHz

-支持位长：16/24/32位

-DAC增益范围：-65.625~0dB

录音流/麦克风

-采样率：

-8K/16K/22.05K/32K/44.1K/48K/88.2K/96K/176.4K/192K/384kHz

-支持位长：16/24/32位

-ADC增益范围：-17.625~30dB

A-A路径流

-线路输入到播放的A-A路径

-将线路输入混合至立体声播放的左右声道

-线路输入A-A路径增益范围：-34.5~12dB

-注1：A-A路径表示模拟到模拟混音路径

应用

-USB/Type-C耳机

-USB/Type-C头戴式耳机

-VoIP耳机

-平板电脑/笔记本电脑/PC坞站

-安卓手机/平板坞站

-USB/Type-C扬声器

-USB/Type-C麦克风

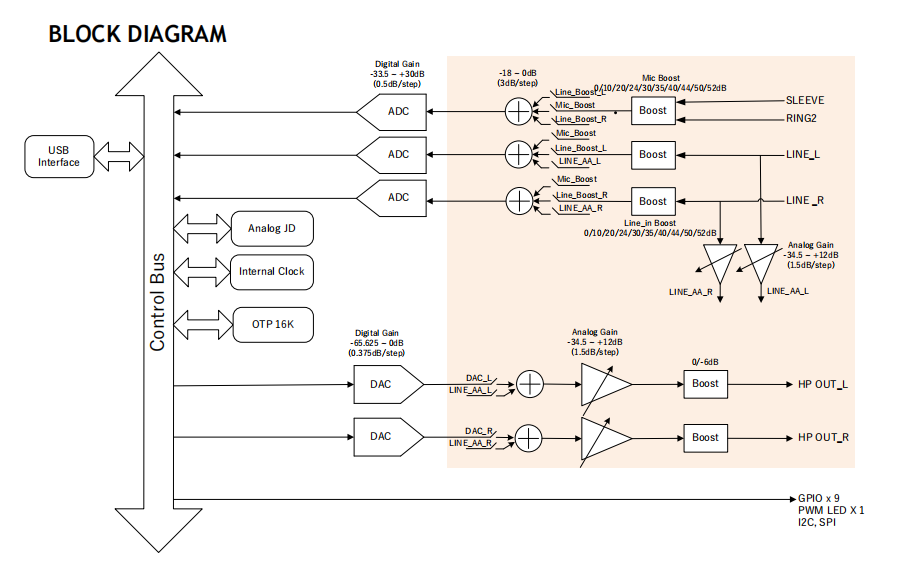

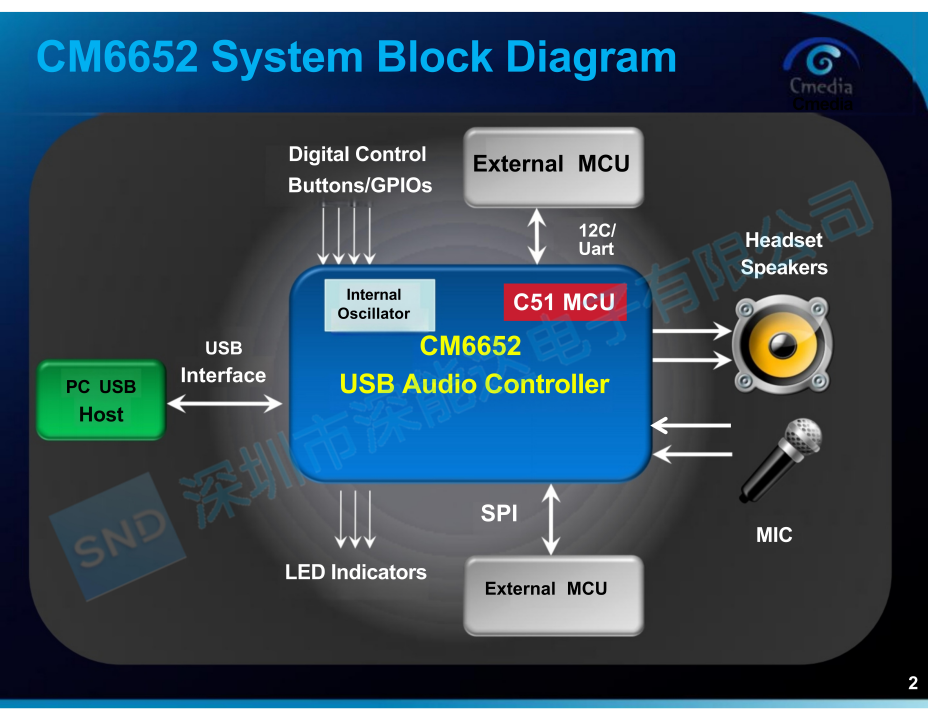

框架：
