CM6646：高性价双声卡立体声耳机芯片@192Khz

CM6646是一款USB2.0高速音频编解码器

-具备2通道DAC和2通道ADC，适用于耳机、麦克风和头戴式耳机等应用。

-它支持USB音频类2.0和高清晰度音频格式（最高支持192KHz/32位）。

-提供标准的S/PDIF数字音频输出接口。

-支持I2C、SPI和GPIO与外部设备通信，并且支持播放和录音接口的5段均衡器。

-内嵌8051微控制器和512KB闪存。

-通过更改内部闪存代码，可以灵活地更改USB拓扑结构或与外部设备通信。

-它还集成了6个PWMLED驱动器，用于状态指示。

特性

USB兼容性

-符合USB2.0全速/高速规范

-符合USB音频类2.0规范

-符合USB人机接口设备（HID）类1.1规范

-支持USB挂起/恢复/复位功能

-支持控制、中断和等时数据传输

集成8051微处理器

-内嵌8051微处理器，处理USB数据传输（控制、等时和中断）

-与外部外设（I2C、SPI、GPIO等）通信

-微处理器速度可编程，范围为3.072MHz至65.536MHz

-可通过固件代码实现HID中断

-提供最大硬件配置灵活性，支持固件代码升级

-可通过固件代码编程自定义VID/PID/产品字符串等

控制接口

-1个主I2C控制接口，用于与外部设备或EEPROM通信，支持标准模式（100KHz）和快速模式（400KHz）

-1个从I2C控制接口，用于与外部MCU通信，支持标准模式（100KHz）和快速模式（400KHz）

-1个SPI主接口（与GPIO共享），支持速度最高达24.576Mb/s（取决于微处理器速度）

-7个GPIO（可编程多功能I/O）

-6个PWMLED驱动器输出（与GPIO共享）

音频引擎和编解码器

播放流/立体声DAC：

-采样率：

-44.1K/48K/88.2K/96K/176.4K/192KHz

-位深：16/24/32位

-模拟增益范围：-45~0dB，步进1dB

-数字增益范围：-60~+6dB，步进1dB

-采用专利防爆音技术的无电容/零地耳机驱动器

-5段数字参数均衡器

S/PDIF发射器：

-采样率：44.1K/48K/88.2K/96K/176.4K/192KHz

-位深：16/24位

-5段数字参数均衡器

录音流/立体声ADC：

-采样率：44.1K/48K/88.2K/96K/176.4K/192KHz

-位深：16/24/32位

-麦克风增益范围：-15~+33dB，步进1dB

-数字增益范围：-16~+12dB，步进1dB

-5段数字参数均衡器

A-A混音器（监听）

-模拟输入到模拟输出混音路径，

-具有独立音量控制：-15~+33dB，步进1dB

通用特性

-内嵌USB2.0收发器和上电复位电路

-支持总线供电和自供电

-无晶振设计，内嵌振荡器

-采用专利防爆音技术的无电容/零地耳机驱动器

-单路5V电源供电，内嵌5V转3.3V稳压器

-3.3V数字I/O引脚，支持5V容差

-符合USB-IF认证要求

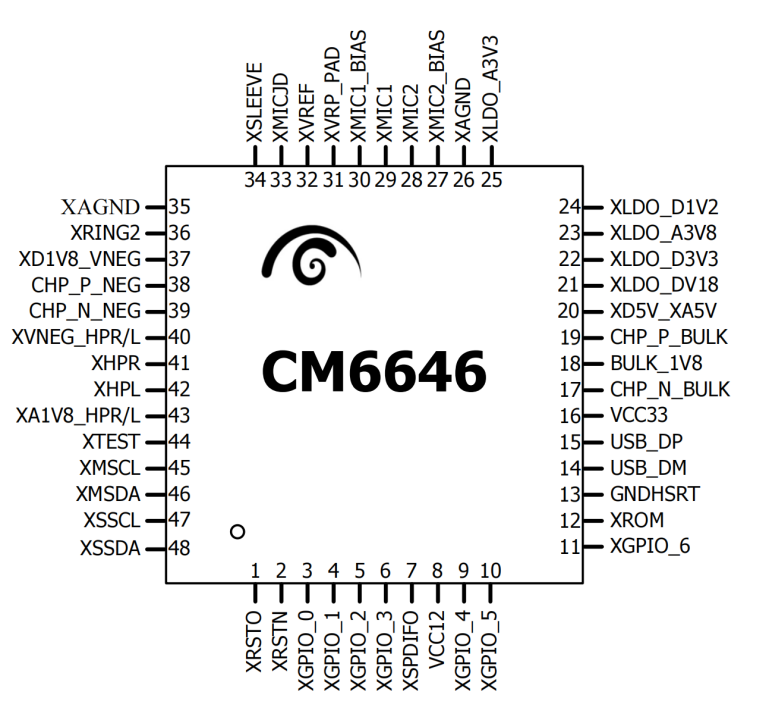

QFN-48封装（5x5mm）

应用

-带耳机监听功能的USB麦克风

-带2路输出端点混音功能的PC游戏耳机

-USB音频转接器

框架
