CM7030：游戏耳机芯片Xear™+AI魔音@96Khz+直播声卡

CM7030直播声卡音频处理器单芯片

-4 通道输出/6 通道输入：4 CH Out/6 CH In

-微软动态灯光：Microsoft Dynamic Lighting

-回声/混响，带有削波保护的自动增益控制：Echo/Reverb, AGC with Clipping Protection

-人声淡出，语音提示：Vocal Fading, Voice Prompt

-压缩器，噪声门，长距离录音（LDR）：Compressor, Noise Gate, LDR(Long Distance Recording)

-Xear™ 人工智能降噪，人工智能魔音：Xear™ AI Noise Reduction, AI Magic Voice

-91dB DAC/91dB ADC（前置放大器在 +20dB 增益时约为 85dB 信噪比）：91dB DAC/91dB ADC (~85dB SNR Pre-amp @+20dB Gain)

-带有 512KB 闪存的嵌入式微控制器：Embedded MCU with 512KB Flash

-无电容耳机：Cap-less Headphone

-无引脚四方扁平封装 - 68 引脚（7x7 毫米）：QFN-68(7x7mm)

产品描述

-CM7030是一款专为直播麦克风、耳机、混音盒、扬声器或其他外设设计的高度集成单芯片。

-Cmedia的Xear™SingFX人声回声/混响引擎

-数字参数均衡器、智能降噪、自动增益控制（AGC）

-语音提示以及音乐伴奏电路等功能。

-S/PDIF输出、模拟输入/输出、数字/模拟混音器

-电位器接口、嵌入式微控制器、闪存和振荡器

-能够显著降低物料清单（BOM）成本和设计复杂性。

-CM7030支持无电容/防爆音耳机驱动器、3.5mm四环组合插孔切换与检测功能

-三色LED_PWM驱动器,可增强最终产品的功能和易用性。

-麦克风输入端的模数转换器（ADC）具有高信噪比/总谐波失真（约85dB信噪比,+20dB前置放大增益）

-可实现高录音/监听性能。

-CM7030是实现直播应用的高性价比、易用的单芯片解决方案,

产品特性

Xear™SingFX音频处理功能

-数字人声回声/混响引擎

-录音/播放数字参数均衡器

-数字/模拟侧音监听

-智能降噪/智能接收器（噪声估计）

-AGC（通过固件处理和编程实现）

-人声淡出功能,将普通音乐转换为伴奏

-支持语音或声音提示播放（从闪存加载）

-立体声混音路径,用于录制DAC输出音频与输入信号

-专为直播应用设计的完整音频混音器

-主要支持48KHz/16bit处理

智能接收器

-智能接收器使用立体声麦克风感知环境噪声,

-自动调整内部ADC增益。

-从麦克风输入中提取包络信号,并根据结果动态增加或减少增益。

-AGC和智能降噪（噪声门）

-CM7030为ADC通道提供灵活的AGC功能。

-智能接收器处理输入音频信号样本,

-微控制器监控输出数据以计算合适的模拟增益,

-以实现目标电平并防止削波。

-智能降噪功能也可通过调整数字音量实现。

音频输入/输出

-两个真正的无电容/零接地立体声耳机驱动器,具备防爆音技术

-立体声麦克风输入,具有线性/低噪声前置放大增益控制（-15~+45dB）和麦克风偏置

-支持Line-In和Aux-In（音乐）端口,用于普通音乐或伴奏混音

-输出引脚,用于智能手机3.5mm组合插孔录音

-DMIC输入接口

-内置S/PDIF输出发射器

-音频编解码器和混音器

DAC：

-立体声DAC用于播放

-采样率：8K/11.025K/16K/22.05K/32K/44.1K/48K/88.2K/96KHz

-支持位长：16/24位

-扬声器增益范围（模拟）：-62~0dB,步进1dB

-DAC增益范围（数字）：-62~0dB,步进1dB

ADC：

-立体声ADC用于录音

-采样率：8K/11.025K/16K/22.05K/32K/44.1K/48K/88.2K/96KHz

-支持位长：16/24位

-麦克风增益范围（模拟）：-15~45dB,步进1dB

-ADC增益范围（数字）：-62~0dB,步进1dB

支持完整的模拟/数字混音器（用于监听/侧音路径）

A-A侧音：

-模拟输入到模拟输出混音路径,

-具有独立音量控制：-15~+45dB,步进1dB

S/PDIF发射器

-采样率：44.1K/48K/88.2K/96KHz

-支持位长：16/24位

USB兼容性

-符合USB2.0全速规范

-符合USB音频类1.0/2.0规范

-符合USB人机接口设备（HID）类1.1规范

-支持USB挂起/恢复/复位功能

-支持控制、中断、批量和等时数据传输

集成8051微处理器和闪存

-嵌入式8051微处理器,具备固件保护功能

-内置512KB闪存,用于固件程序,节省外部存储成本和PCB尺寸

-可通过固件代码实现HID中断

-可通过微控制器固件编程设置VID/PID/产品字符串/硬件配置

-通过USB接口提供固件升级能力

数字控制接口

-内置三色LEDPWM驱动器,用于时尚耳机设计

-主/从I2C控制接口（100/400Kbps）

-一个高速四线SPI主/从接口（最高12MHz）

-最多16个GPIO引脚可通过固件编程配置

-UART接口

其他特性

-内置4通道逐次逼近寄存器模数转换器（SARADC）,分辨率为7位,用于音效调整、电池、充电器电压检测等

-关闭模式：关闭模式将CM7030置于超低功耗状态。

-启用关闭模式时,内部稳压器、晶体和PLL电路将关闭,SRAM和寄存器中的内容将被清除。

-从关闭模式恢复到正常工作状态时,可以通过改变XDETSW或XDETCG信号电平唤醒CM7030。

应用领域

-USB直播麦克风

-USB麦克风

-USB耳机

-USB直播混音盒

-其他USB音频设备（智能电视、OTT盒子、坞站等）

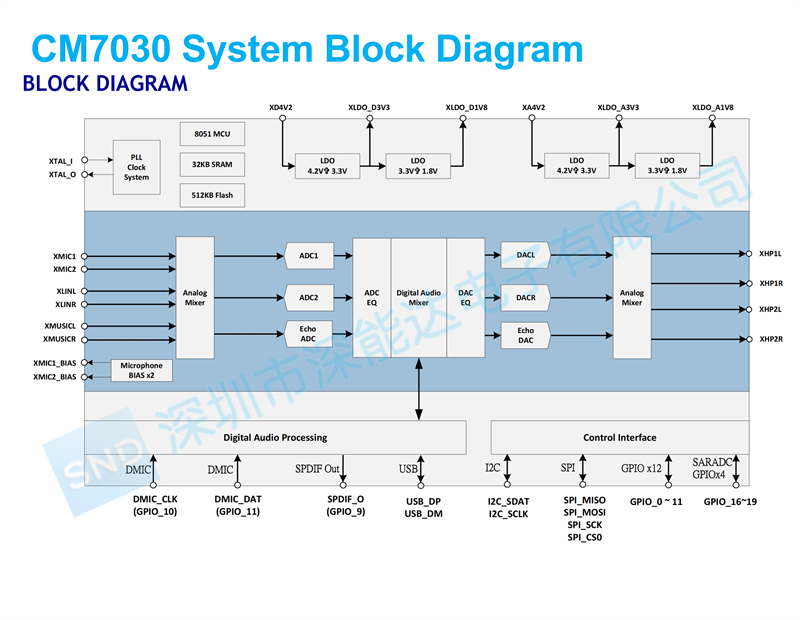

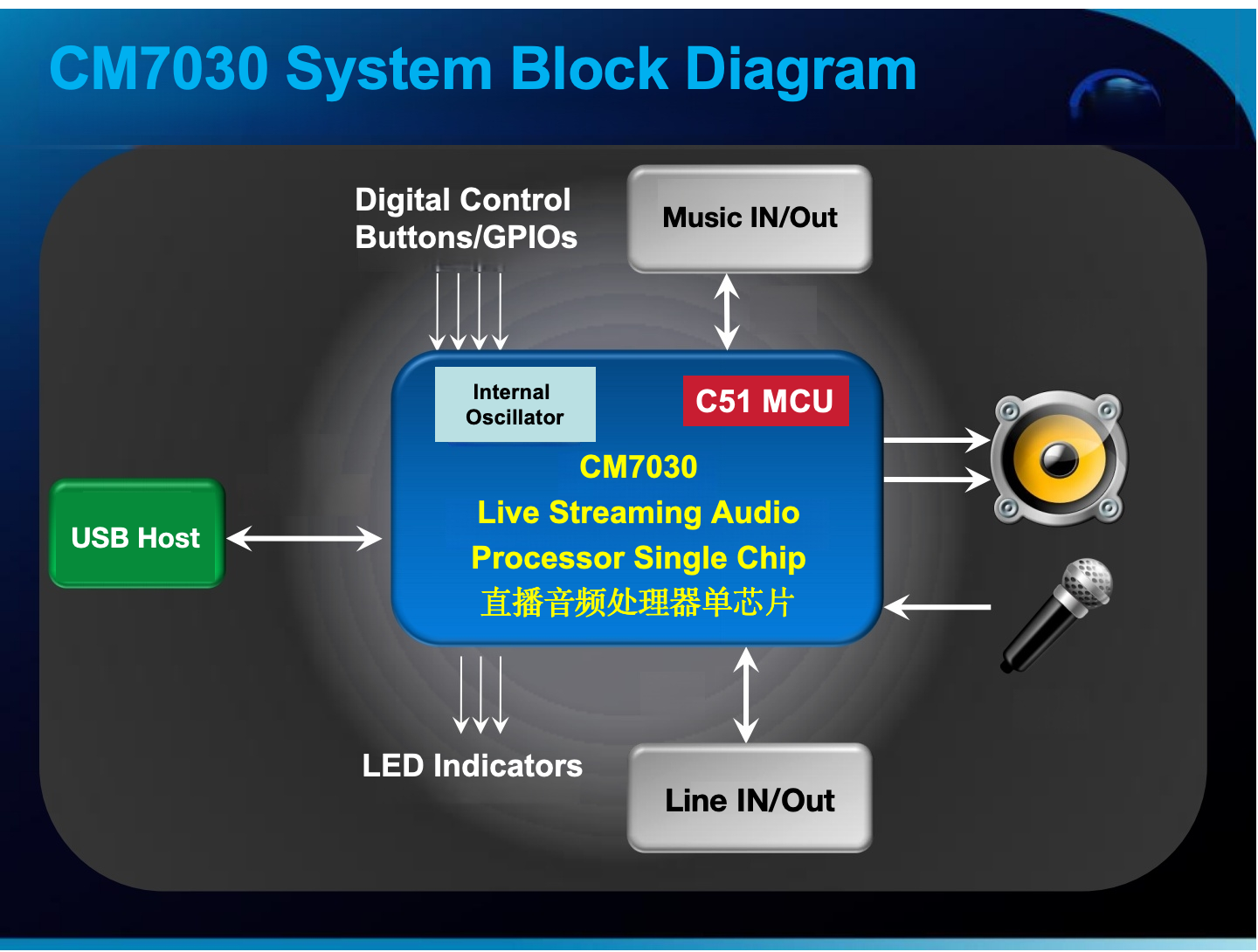

框架
